شرایط نصب پست‌ها و ترانسفورماتورها

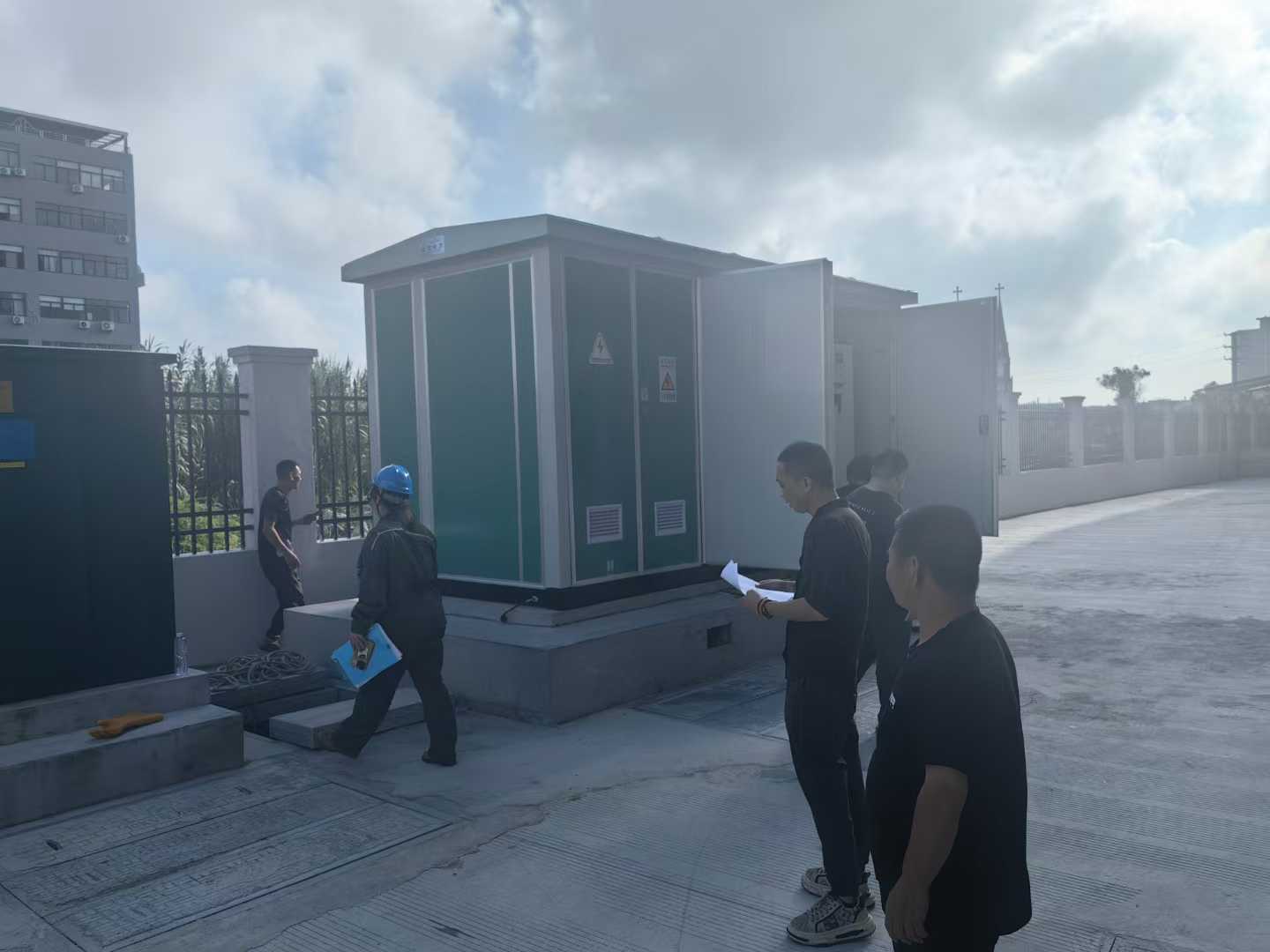

ترانسفورماتور نصب ۱. نصب ترانسفورماتورها و پست‌های برقباید با مقررات زیر مطابقت داشته باشد: ۱.۱ قبل از نصب ترانسفورماتورها و پست‌های برق، سطوح تزئینی سقف‌ها و دیوارهای داخلی باید تکمیل شده و هیچ نشتی آب وجود نداشته باشد، لایه تراز زمین باید تکمیل شود، فونداسیون باید بازرسی و تأیید شود و لوله‌های مدفون در فونداسیون و سوراخ‌های رزرو شده برای خطوط ورودی و خروجی ترانسفورماتور و قطعات تعبیه شده مرتبط باید بازرسی و تأیید شوند. ۱.۲ قبل از روشن شدن ترانسفورماتور و پست برق، آزمایش پذیرش ترانسفورماتور و اتصال زمین سیستم باید تأیید شود. ۲. ترانسفورماتور باید در موقعیت صحیح و با لوازم جانبی کامل نصب شود، سطح روغن ترانسفورماتور غوطه‌ور در روغن باید طبیعی باشد و هیچ نشتی روغنی وجود نداشته باشد. ۳. روش اتصال زمین و مقدار مقاومت زمین نقطه خنثی ترانسفورماتور باید الزامات طراحی را برآورده کند. ۴. جعبه ترانسفورماتور، براکت، فولاد فونداسیون و پوسته ترانسفورماتور خشک باید به طور جداگانه به طور قابل اعتمادی به هادی حفاظتی متصل شوند و بست‌ها و قطعات ضد شل شدن باید کامل باشند. ۵. ترانسفورماتورها و تجهیزات الکتریکی ولتاژ بالا فقط پس از تکمیل و تأیید آزمون پذیرش، مورد استفاده قرار می‌گیرند. ۶. دروازه‌های حصار اتاق توزیع برق و دستگاه جبران استاتیک باید به طور قابل اعتمادی با سیم نرم هسته مسی به هادی حفاظتی متصل شوند و سطح مقطع آن نباید کمتر از ۴ میلی‌متر مربع باشد. ۷. قسمت انتقال تنظیم‌کننده ولتاژ تحت بار باید به خوبی روغن‌کاری شود، عملکرد باید انعطاف‌پذیر باشد، موقعیت داده شده باید با موقعیت واقعی سوئیچ سازگار باشد و تنظیم خودکار باید الزامات اسناد فنی محصول را برآورده کند. ۸. قطعات عایق باید عاری از نقص‌هایی مانند ترک، نقص و آسیب چینی باشند، سطح باید تمیز باشد و ابزار اندازه‌گیری دما باید به طور دقیق نشان دهد. ۹. برای ترانسفورماتورهایی که الزامات سطح حفاظت دارند، هنگام باز کردن سوراخ روی صفحات پوشش عایق ولتاژ بالا یا ولتاژ پایین و سایر صفحات، الزامات سطح حفاظت ترانسفورماتور باید رعایت شود. #2 نصب کابینت‌های توزیع و کابینت‌های کنترل 1. نصب مجموعه کامل کابینت‌های توزیع، کابینت‌های کنترل (میزها، جعبه‌ها) و جعبه‌های توزیع (پانل‌ها) باید مطابق با مقررات زیر باشد: 1.1 قبل از نصب مجموعه کامل کابینت‌های توزیع (میزها) و کابینت‌های کنترل، کارهای دکوراسیون سقف‌ها و دیوارهای داخلی باید بدون نشت آب انجام شود، لایه تراز کف‌های داخلی باید تکمیل شود، فولاد فونداسیون و ترانشه‌های کابل زیر کابینت‌ها، میزها و جعبه‌ها باید بازرسی و تأیید شوند، و فونداسیون کابینت‌های زمینی، میزها و جعبه‌ها و لوله‌های مدفون در فونداسیون باید بازرسی و تأیید شوند. 1.2 قبل از نصب جعبه توزیع (پانل) نصب شده روی دیوار، سقف داخلی، دیوارها و سطوح تزئینی باید تکمیل شوند و سوراخ‌های رزرو شده جعبه کنترل (توزیع) پنهان و جعبه‌های سیم و لوله‌های سیم‌کشی برق و روشنایی باید بازرسی و تأیید شوند. ۱.۳ قبل از اتصال خط برق، باید تأیید شود که مدل و پارامترهای عملکرد محافظ ولتاژ (SPD) الزامات طراحی را برآورده می‌کنند و سیم اتصال زمین و ردیف PE به طور قابل اعتمادی متصل شده‌اند. ۱.۴ قبل از عملیات آزمایشی، باس PE در کابینت، میز، جعبه و پنل باید متصل شود، مشخصات و مدل‌های قطعات در کابینت، میز، جعبه و پنل باید الزامات طراحی را برآورده کند، سیم‌کشی باید صحیح باشد و آزمایش تحویل باید واجد شرایط باشد. ۱.۵ چیدمان و فاصله ایمنی کابینت توزیع، میز، جعبه و پنل باید الزامات طراحی را برآورده کند. ۱.۶ کابینت‌های توزیع، میزها و جعبه‌ها باید با پیچ و مهره‌های گالوانیزه به یکدیگر یا به فولاد پایه متصل شوند و قطعات ضد شل شدن باید کامل باشند. هنگامی که طراحی دارای الزامات حفاظت در برابر آتش است، ورودی‌ها و خروجی‌های کابینت‌ها، میزها و جعبه‌ها باید ضد آتش بوده و محکم بسته شوند. ۱.۷ سیم‌کشی بین کابینت‌های توزیع، سکوها، جعبه‌ها و پنل‌ها باید با مفاد زیر مطابقت داشته باشد: ۱) سیم‌کشی مدار ثانویه باید با الزامات طراحی مطابقت داشته باشد. به جز مدار قطعه الکترونیکی یا مدار مشابه، ولتاژ نامی سیم عایق مدار نباید کمتر از 450/750 ولت باشد؛ برای سطح مقطع هادی سیم یا کابل عایق با هسته مسی، جریان مدار نباید کمتر از 2.5 میلی‌متر مربع و سایر مدارها نباید کمتر از 1.5 میلی‌متر مربع باشد. 2) سیم‌های اتصال مدار ثانویه باید بسته‌بندی و گره زده شوند. سطوح ولتاژ مختلف، خطوط AC، DC و خطوط کنترل کامپیوتر باید جداگانه بسته‌بندی و علامت‌گذاری شوند؛ پس از ثابت شدن، نباید مانع بیرون کشیدن یا فشار دادن سوئیچ برقی یا اجزای قابل جابجایی شوند. 3) شعاع خمش کابل نباید کمتر از شعاع خمش مجاز کابل باشد. 4) اتصال سیم نباید به هسته سیم آسیب برساند.

۲. نصب جعبه‌های توزیع روشنایی (تابلوها) باید مطابق با مقررات زیر باشد: ۲.۱ دهانه بدنه جعبه باید با قطر لوله برق سازگار باشد، پوشش جعبه توزیع پنهان باید نزدیک به دیوار باشد و پوشش جعبه (تابلو) باید کامل باشد؛ ۲.۲ شماره‌های مدار در جعبه (تابلو) باید کامل و علامت‌گذاری‌ها صحیح باشند؛ ۲.۳ جعبه (تابلو) باید از مواد نسوز ساخته شده باشد. ۲.۴ جعبه (تابلو) باید محکم نصب شود، به درستی قرار گیرد و اجزای کاملی داشته باشد. ارتفاع نصب باید الزامات طراحی و نگهداری را برآورده کند. ۲.۵ سیم‌کشی در جعبه (تابلو) باید مرتب و بدون پیچ خوردگی باشد؛ اتصال سیم باید محکم باشد، بدون اینکه به هسته سیم آسیب برساند و رشته‌ها را بشکند. سطح مقطع سیم فشرده شده در دو طرف پیچ زیر واشر باید یکسان باشد و اتصال سیم در همان ترمینال دستگاه الکتریکی نباید بیش از 2 باشد و قطعاتی مانند واشرهای ضد شل شدن باید کامل باشند. 2.6 عملکرد سوئیچ در جعبه (تابلو) باید انعطاف پذیر و قابل اعتماد باشد. 2.7 شینه های هادی خنثی (N) و هادی زمین حفاظتی (PE) باید به طور جداگانه در جعبه (تابلو) قرار گیرند و همان ترمینال روی شینه نباید به N یا PE مدارهای مختلف متصل شود. 3. قاب های فلزی و فولاد پایه کابینت توزیعها، میزها و جعبه‌ها باید به طور قابل اعتمادی به هادی محافظ متصل شوند؛ برای درهای بازشونده مجهز به وسایل برقی، پایانه‌های اتصال زمین درها و قاب‌های فلزی باید با سیم‌های نرم مسی عایق زرد-سبز با سطح مقطع حداقل 4 متر مربع متصل شوند و علامت‌گذاری شوند.
